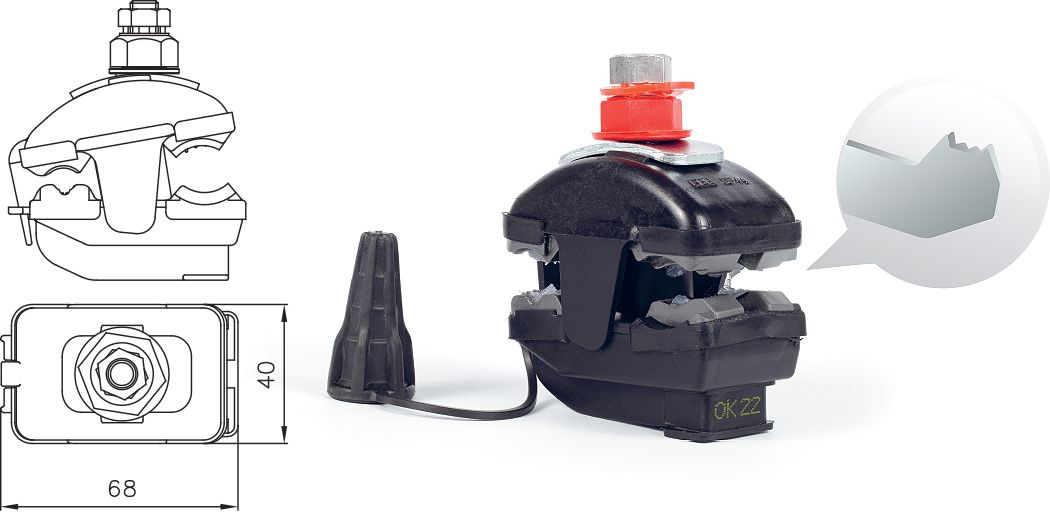

Izolovana stezaljka za neizolovani glavni vod EBB N AlCu 10-150/1,5-70mm2


Kat. br. 375088
Tip: EBB N
Standard: EN 50483-4 | NF C 33-020

ODVODNIK PRENAPONA za NN elektroenergetske mreže



Marel izolovana vodonepropusna stezaljka za neizolovani glavni vod EBB N AlCu 10-150/1,50-70mm2 se koristi za ostvarenje kontakta istovremeno na AlČe ili Cu neizolovanim nedzemnim vodovima sa jedne strane kao glavnog voda i na priključnom izolovanom provodniku objekta uz istovremeno postavljanje i vezu odvodnika prenapona i sa glavnim i sa priključnim vodom. Upotreba stezaljke je dozvoljena samo uz odvodnik prenapona. Nije dozvoljeno stezaljku koristiti bez odvodnika prenapona. MAREL izolovana vodonepropusna stezaljka za neizolovani glavni vod EBB N AlCu 10-150/1,50-70mm2 tako izrađena da omogućava spajanje neizolovanog AlČe ili Cu nadzemnog voda  i priključnog voda nezavisno da li je to Al ili Cu provodnik. Umetak od elastomera eliminiše pojavu elektrolitičke korozije jer sprečava pojavu vlage na kontaktnim tačkama. Kontakti su zaštićeni elektrkontaktnom mašću. Prilikom stezanja moment navrtke MAREL izolovane vodoneprospusne stezaljke za neizolovani glavni vod EBB N EBB AlCu 10-150/1,50-70mm2 zubi kontaktnih pločica naležu na AlČe ili Cu glavni vod nadzemnog provodnika a na odcepnom vodu prodiru kroz izolaciju NN SKS-a i ostavaruju odličan kontakt zahvaljujući dubokom prodoru u provodnik i velikom dodirnom površinom sa njim. Kontaktne pločice su izrađene od elektrolitičkog lima odlične provodljivosti i veoma velike mehaničke čvrstoće tako da je probijanje izolacije moguće i na veoma niskim temperaturama. Pritezanje MAREL izolovane vodonepropusne stezaljke za neizolovani glavni vod EBB N AlCu 10-150/1,50-70mm2  vrši se dok ne dođe do mehaničkog oštećenja moment navrtke. Dotezanje stezaljke je dozvoljeno do maksimalnog mehaničkog opterećenja, maksimalno 1,5 krug od momenta kidanja  moment navrtke.
Moguća je montaža pod naponom ali uz obaveznu upotrebu propisane zaštitne opreme.
MAREL izolovana vodonepropusna stezaljka za neizolovani glavni vod:
- ne sadrži delove koji mogu da otpadnu pri radu na visini;
- namenjena je samo za jednu upotrebu - montažu;
poseduje anti rotacioni element (anti rotation device ARD) što omogućava laku i pravilnu montažu jer ne dozvoljava rotaciju gornjeg i donjeg dela stezaljke oko svoje ose što za rezultat ima lak i dubok prodor kontaktnih pločica kroz izolaciju otcepnog provodnika pri montaži
Ključ za montažu OK 13
Ključ za demontažu OK 17
Ključ za prihvat donjeg dela pri montaži OK 22
